पूरी तरह से स्वचालित नालीदार बॉक्स बनाने की मशीन, फ्लेक्सो फ़ोल्डर ग्लूअर मशीन

सर्वो कंट्रोल हाई स्पीड फ्लेक्सो प्रिंटिंग स्लॉटिंग डाई-कटिंग मशीन फ्लेक्सो प्रिंटर स्लॉटर सभी प्रकार के कार्टन मेकिंग के लिए

मशीन का सारांश

पूरी तरह से स्वचालित नालीदार बॉक्स बनाने की मशीन एक प्रकार का फ्लेक्सो प्रिंटर स्लॉटर डाई कटर, या फ्लेक्सो फोल्डर ग्लूअर मशीन, जो उच्च दक्षता, स्थिर चलने, विश्वसनीय और टिकाऊ के साथ कार्डबोर्ड से नालीदार कार्टन बॉक्स बनाने के लिए उपयोग किया जाता है।

टीपी-सीआर सीरीज फ्लेक्सो प्रिंटर स्लॉटर डाई कटर नालीदार कार्टन बनाने के लिए दूसरा चरण है, यह मुख्य रूप से फीडिंग, प्रिंटिंग, स्लॉटिंग या डाई कटिंग, कार्डबोर्ड को स्टैक करने के लिए उपयोग किया जाता है, इस मशीन के बाद, फिर एक स्वचालित ग्लूइंग या सिलाई मशीन का उपयोग किया जाता है, फिर हम एक तैयार कार्टन प्राप्त कर सकते हैं।

यह मशीन लीड एज फीडर, वैक्यूम ट्रांसफर, सिक्स शाफ्ट रोटेशन स्लॉटर, या आठ शाफ्ट रोटेशन स्लॉटर (डुअल स्लॉटर वैकल्पिक), डाई कटर और स्टेकर से लैस है।उच्च ग्राफिक प्रिंटिंग के लिए, वैकल्पिक के रूप में एक चैंबर डॉक्टर ब्लेड सिस्टम और सिरेमिक रोलर्स हैं।

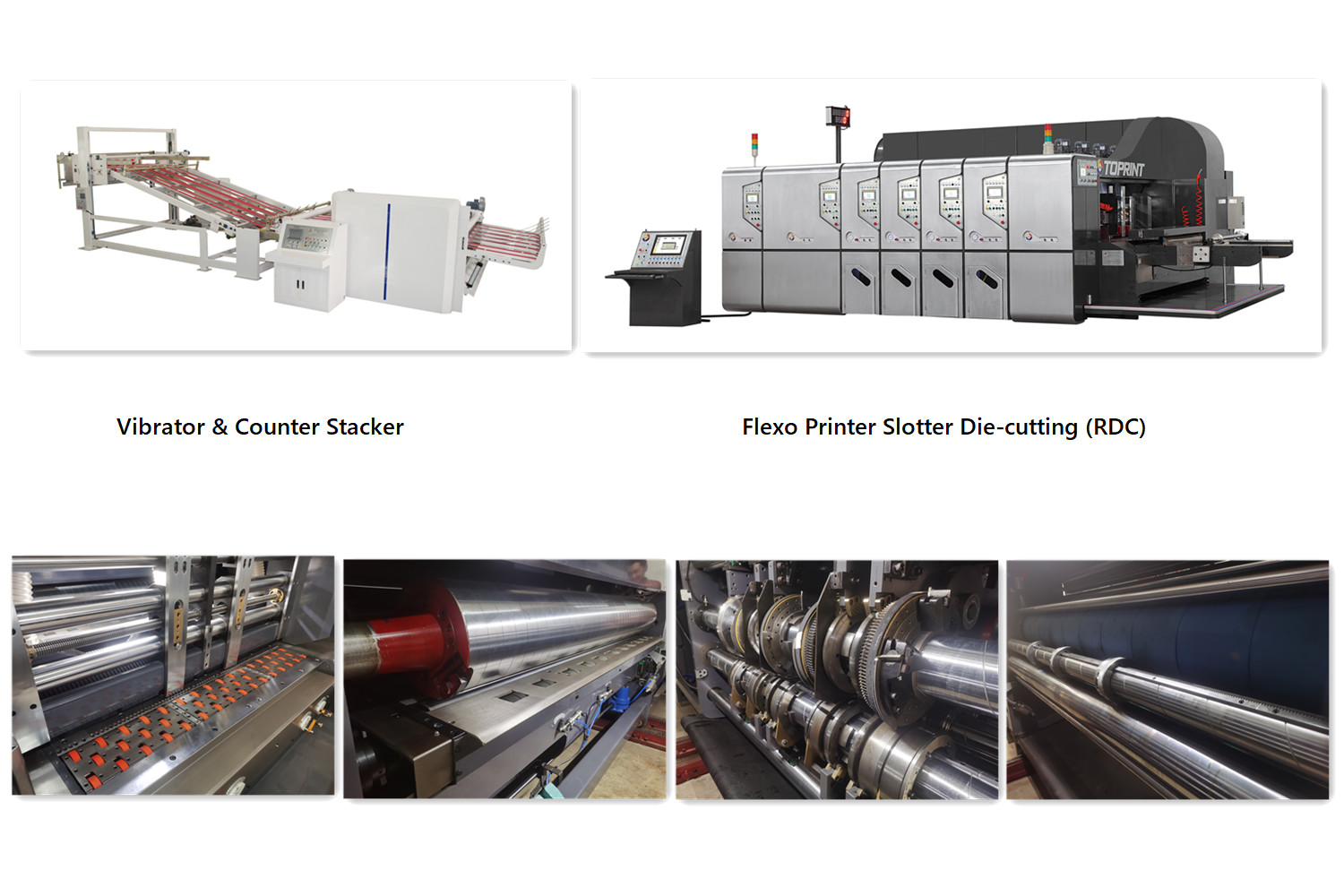

मशीन तस्वीरें

मुख्य पैरामीटर:

फ्लेक्सो प्रिंटर स्लॉटर आरडीसी

लीड एज फीडिंग सिस्टम।(लीड एज वैक्यूम रोलर फीडिंग सिस्टम।)

सिंगल या डुअल स्लॉट सिस्टम

मशीन के लिए उपयुक्त फिटिंग के साथ उच्च गुणवत्ता वाली सामग्री का उपयोग किया जाता है।

ड्राइव गियर मिश्र धातु इस्पात को अपनाने, और फिर पीसने वाली सतह के साथ कठोरता सुनिश्चित करने के लिए गरम किया जाता है।

धाराप्रवाह प्रसंस्करण और सटीक मुद्रण सुनिश्चित करने के लिए, सभी निचले फीडिंग रोलर ने कागज के स्पर्श क्षेत्र को बढ़ाने के लिए एक बड़े व्यास का उपयोग किया।

फ्रेम के घिसाव को कम करने और जीवन का उपयोग करने वाली मशीन को बढ़ाने के लिए फ्रेम और सनकी गियर सीट के बीच तेल रहित बीयरिंग हैं।

हम मुद्रण अशुद्धि को कम करने के लिए नो-की कनेक्शन (मतलब सूजन कनेक्शन) को अपनाते हैं।

अंतरराष्ट्रीय सुरक्षा मानक के अनुसार, सभी भाग सुरक्षा कोण के साथ हैं और सभी मोटर सुरक्षा कवर के साथ हैं।

सभी रोलर्स कठोरता और मोटाई क्रोम के साथ बेहतर सामग्री को अपनाते हैं और दो बार पीसते हैं, और संतुलन परीक्षण पास करते हैं।

शून्य स्थिति में स्वत: वापसी।

मशीन को उच्च आवश्यकता, विश्वसनीयता, सुरक्षा और सुंदर सुविधा, स्वचालित परिवर्तन / सेव ऑर्डर और ऑपरेशन में आसान के अनुसार डिज़ाइन किया गया है।

कठोरता बढ़ाने के लिए सभी रोलर्स क्रोमियम के साथ चढ़ाया जाता है।

प्रिंटिंग प्लेट की सफाई के बाद मल्टीफ़ंक्शन नियंत्रण, स्वचालित रीसेट सिस्टम के लिए टच स्क्रीन के साथ पीएलसी को अपनाएं।

हमारे द्वारा उपयोग किए जाने वाले अधिकांश विद्युत पुर्जे अंतरराष्ट्रीय प्रसिद्ध ब्रांडों के हैं।

मशीन नियंत्रण प्रणाली ताइवान के इंजीनियरों द्वारा विकसित की गई है, जहां श्रमिकों को सीखना और संचालित करना आसान है।

थरथानेवाला इकाई

कार्डबोर्ड स्प्लिसिंग आर्म कार्डबोर्ड को सुचारू रूप से गिरने के लिए एक पेपर प्रेसिंग डिवाइस से लैस है;और सामने पकड़ने वाला मंच वायवीय भारोत्तोलन संरचना को गोद लेता है, जो विभिन्न प्रिंटिंग मशीनों के मरने के अनुकूल हो सकता है।

सफाई कचरे के प्रभाव को प्राप्त करने के लिए वाइब्रेटर के सामने एक मध्यम दबाव वाले पंखे से लैस है, और साथ ही यह सुनिश्चित करने के लिए कि कार्डबोर्ड को कन्वेयर बेल्ट पर बांधा जा सकता है और आसानी से परिवहन किया जा सकता है।

सफाई उपकरण डबल कंपन सफाई संरचना से बना है, प्रत्येक कंपन सफाई संरचना स्वतंत्र मोटर द्वारा संचालित होती है, और विभिन्न जिटर आवृत्ति द्वारा बेहतर सफाई प्रभाव प्राप्त करती है।

डीथरिंग बेल्ट आयातित बेलनाकार उच्च लोचदार बेल्ट को गोद लेती है, जो उम्र बढ़ने के लिए आसान नहीं है;हाई-स्पीड डायथरिंग के तहत कार्डबोर्ड को नुकसान पहुंचाना आसान नहीं है।

अर्ध-गोलाकार खांचे के साथ बेलनाकार बेल्ट शाफ्ट बेल्ट की स्थिति को स्वतंत्र रूप से समायोजित कर सकता है, सभी प्रकार के विशेष आकार के पेपरबोर्ड की उत्पादन मांग के अनुकूल हो सकता है, और एक से दो, एक से तीन कार्डबोर्ड (काउंटर स्टेकर वैकल्पिक) के वितरण का एहसास कर सकता है।

वाइब्रेटर का पिछला सिरा एक अक्षीय फ्लो फैन और ब्रश डिवाइस से लैस है, ताकि कचरे की सफाई का सबसे अच्छा प्रभाव प्राप्त करने के लिए कार्डबोर्ड से हिले हुए कागज को गिराया जा सके।

वाइब्रेटर के दोनों किनारों पर एक फ्लैट बेल्ट और वाइब्रेटर के पिछले सिरे पर एक बेकार पेपर गाइड बोर्ड होता है, जो बेकार कागज को पूरी तरह से आउटपुट करने के लिए सुविधाजनक है और बेकार कागज की सफाई के काम को बचाता है।

वाइब्रेटर के सभी मोटर्स स्वतंत्र बटन द्वारा नियंत्रित होते हैं और उत्पादन की मांग के अनुसार अलग से संचालित किए जा सकते हैं।

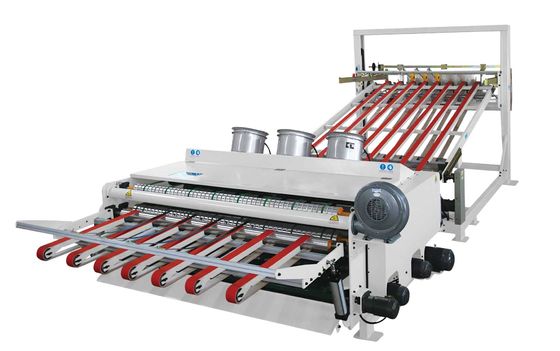

ऑटो स्टेकर

कार्डबोर्ड कन्वेयर प्लेटफॉर्म एक नए प्रकार की एल्यूमीनियम संरचना को अपनाता है, मशीन के वजन को कम करता है, आसानी से समायोजित करता है, और सभी प्रकार की उत्पादन आवश्यकताओं को पूरा कर सकता है।मंच हाइड्रोलिक प्रणाली द्वारा नियंत्रित किया जाता है, संरचना विश्वसनीय है और संचालन स्थिर है।

कार्डबोर्ड काउंटिंग स्ट्रक्चर बैक-एंड कार्डबोर्ड होल्डिंग पार्ट और पीएलसी और फोटोइलेक्ट्रिक स्विच से बना है, काउंटिंग सटीक और तेज (वैकल्पिक) है।और एक से दो, एक से तीन कार्डबोर्ड के वितरण का एहसास करें।

ऑटो स्टेकर विभिन्न आवश्यकताओं के अनुसार स्वचालित और मैनुअल ऑपरेशन मोड का एहसास कर सकता है।फ्रंट कार्डबोर्ड स्प्लिसिंग प्लेटफॉर्म वायवीय भारोत्तोलन संरचना को गोद लेता है, जो लकड़ी के मरने के आसान जुदा और इकट्ठा करता है।

पेपरबोर्ड को अधिक स्थिर गतिमान बनाने के लिए फ्रंट कार्डबोर्ड स्प्लिसिंग आर्म एक पेपर प्रेसिंग डिवाइस से लैस है;कार्डबोर्ड को क्षैतिज रूप से गिराने के लिए बैक-एंड सन व्हील कार्डबोर्ड प्रेसिंग डिवाइस से लैस है।

कार्डबोर्ड स्प्लिसिंग बाफ़ल कार्डबोर्ड की लंबाई के अनुसार हैंडव्हील द्वारा मैन्युअल रूप से समायोजित कर सकता है, ताकि कार्डबोर्ड के विभिन्न आकारों को ढेर करने के लिए अनुकूलित किया जा सके।

मुख्य घटक और आपूर्तिकर्ता: ताइवान फतेक पीएलसी, इनोवेंस आवृत्ति कनवर्टर, श्नाइडर कम वोल्टेज बिजली के उपकरण, ताइवान सीपीजी मोटर, एफके बीयरिंग।
