300 मीटर / मिनट 5 परत कार्डबोर्ड उत्पादन लाइन स्वचालित संयंत्र 5.5 किलोवाट

डबल दीवार नालीदार बोर्ड के लिए एक स्वचालित संयंत्र 5-परत कार्डबोर्ड के लिए स्वचालित संयंत्र नालीदार कार्डबोर्ड के लिए उच्च गति उत्पादन लाइन

उत्पाद विवरण

1. एक पूर्ण नालीदार बोर्ड उत्पादन लाइन में निम्नलिखित मशीनें शामिल हैं: मिल रोल स्टैंड, प्री-हीटर, स्प्लिसर, सिंगल फेसर, ओवर ब्रिज, मल्टी-प्री-हीटर, ग्लू मशीन, डबल बेकर, स्लीटर स्कोरर, कटऑफ, स्टेकर, और एक्ट।
2. कच्चे पेपर रोल को रोल स्टैंड में फीड किया जाता है, प्रति-हीटर द्वारा समायोजित गर्म और नमी के बाद, कच्चा पेपर सिंगल फेसर में जाएगा, इसके द्वारा नालीदार, और एक और कच्चे पेपर के साथ मिलकर सिंगल फेस्ड कॉरगेटिंग पेपर बनने के लिए, फिर के माध्यम से संप्रेषित किया जाता है। ओवर ब्रिज, मल्टी-प्री-हीटर द्वारा फिर से गर्म किया जाता है, गोंद मशीन द्वारा चिपकाया जाता है, डबल बैकर द्वारा संयुक्त किया जाता है, निरंतर नालीदार बोर्ड निकलता है।
3. स्लिटर स्कोरर द्वारा स्लिटिंग और स्कोरिंग के बाद और कटऑफ द्वारा ट्रांसवर्स कटिंग, विभिन्न आकारों के साथ नालीदार बोर्ड का उत्पादन किया जाता है।अंत में, इन विभिन्न आकारों के नालीदार बोर्ड को स्टैक किया जाएगा, परिकलित किया जाएगा।
4. ताप मार्ग: भाप ताप।

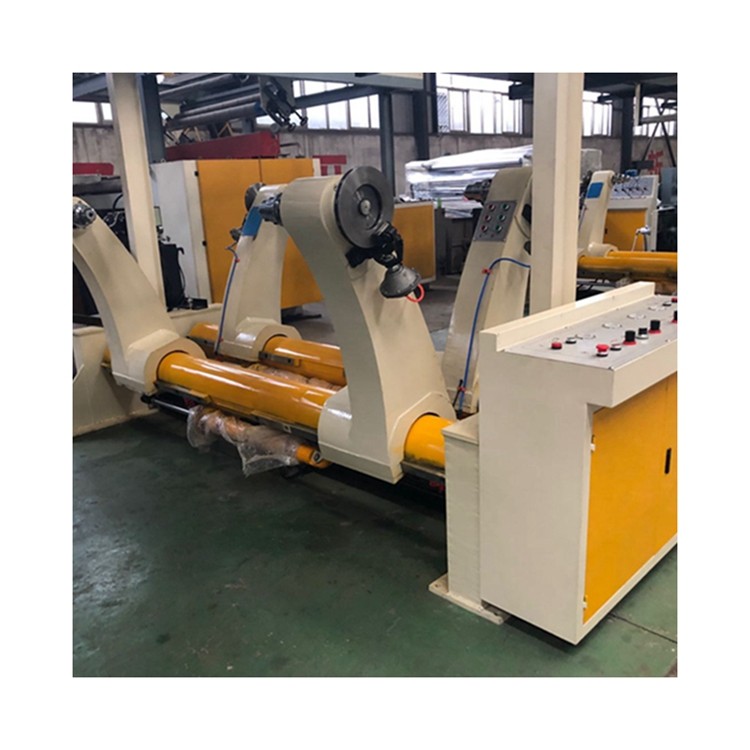

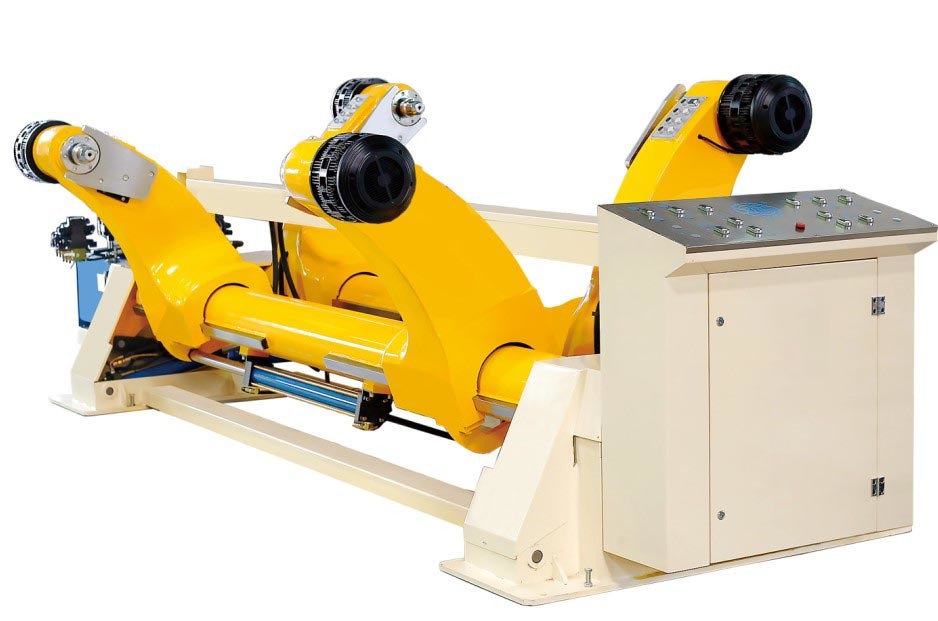

मशीन का फोटो

विशेषताएं

1. हाइड्रोलिक पोल बेस नींव के निपटान विरूपण के कारण हाइड्रोलिक सिलेंडर को नुकसान को खत्म करने के लिए एक दिशात्मक असर से लैस है।
2. लिफ्ट आर्म का लॉक होल सर्विस लाइफ को बेहतर बनाने और रिप्लेसमेंट की सुविधा के लिए बेयरिंग स्टील स्लीव से लैस है।
3. सुचारू संचालन और लंबे समय तक सेवा जीवन के लिए बाएं और दाएं तरफ हाइड्रोलिक पोल उठाना।
4. पारंपरिक मिल रोल बेस पेपर को ऊपर उठाने के लिए मुख्य रोलर आर्म को चलाने के लिए केवल एक तेल सिलेंडर खड़ा करता है।लंबे समय तक उपयोग और उत्तोलन की कार्रवाई के तहत, दूसरा हाथ जो तेल सिलेंडर द्वारा नहीं उठाया जाता है, असमान तनाव के कारण विकृत और झुक जाएगा।विशेष रूप से जब एक विस्तृत आधार कागज का उपयोग किया जाता है, तो यह क्षैतिज नहीं होगा, जिससे कागज आसानी से टूट जाएगा और असमान तनाव होगा, इसलिए, यह बेकार उत्पादों और खराब समतलता के कार्डबोर्ड को बढ़ाएगा।एक्सएचएल का मिल रोल स्टैंड प्रत्येक एक्सल पर एक ही समय में ऊपर उठाने के लिए तेल सिलेंडर से सुसज्जित है, यहां तक ​​कि नाली, सुनिश्चित करें कि मुख्य धुरी और हाथ लंबे उपयोग की अवधि के दौरान विकृत नहीं होंगे।

तकनीकी मापदंड
